轻触开关概述与轻触开关结构介绍

轻触开关（Tact Switch）是一种电子开关，属于电子元器件类。又叫按键开关，最早出现在日本[称之为：敏感型开关]使用时以满足操作力的条件向开关操作方向施压开关功能闭合接通，当撤销压力时开关即断开，其内部结构是靠金属弹片受力变化来实现通断的。

一、轻触开关概述

轻触开关有接触电阻荷小、精确的操作力误差、规格多样化等方面的优势，在电子设备及白色家电等方面得到广泛的应用如：影音产品、数码产品、遥控器、通讯产品、家用电器、安防产品、玩具、电脑产品、健身器材、医疗器材、验钞笔、雷射笔按键等等。因为轻触开关对环境的条件（施压力小于2倍的弹力/环境温湿度条件以及电气性能）大型设备及高负荷的按钮都使用导电橡胶或锅仔开关五金弹片直接来代替，比如医疗器材、电视机遥控器等。

轻触开关是随着电子技术发展的要求而开发的第四代开关产品，最早的体积为12mmx12mm，8mm又8mm两种，现在为6mm欠6om。产品结构有立式、卧式和卧式带地端三种，现在又有组合式(3M、4M、SM、6M、SM)和电位器轻触开关组合两类，满足国内各种电子产品要求。安装尺寸有6.smm火4.5mm，5.5mm又4mm和6mm又4mm三种。国外已有4.5mm又4.5mm小型轻触开关和片式轻触开关，片式轻触开关适合于表面组装。目前使用导电橡胶开关也很普及。

二、轻触开关结构

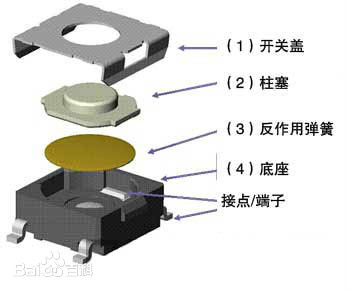

轻触开关由：嵌件、基座、弹片、按钮、盖板组成其中防水类轻触开关在弹片上加一层聚酰亚胺薄膜。

轻触开关分成两大类:利用金属簧片作为开关接触片的称轻触开关，接触电阻小，簇20mn。手感好，有“滴答”清脆声。利用导电橡胶作为接触通路的开关习惯称为导电橡胶开关。开关手感好，但接触电阻大，一般在100一300n。轻触开关的结构是靠按键向下移动，使接触簧片或导电橡胶块接触焊片，形成通路。

轻触开关的操作力与簧片所处的状态有关。开始力与簧片的压缩的距离成正比当簧片压缩到5。%一70%时操作力突然减少，并伴有“滴答”声。导龟橡胶开关一般有两种结构。操作力曲线随橡胶块的几何形状不同而有很大的差异
